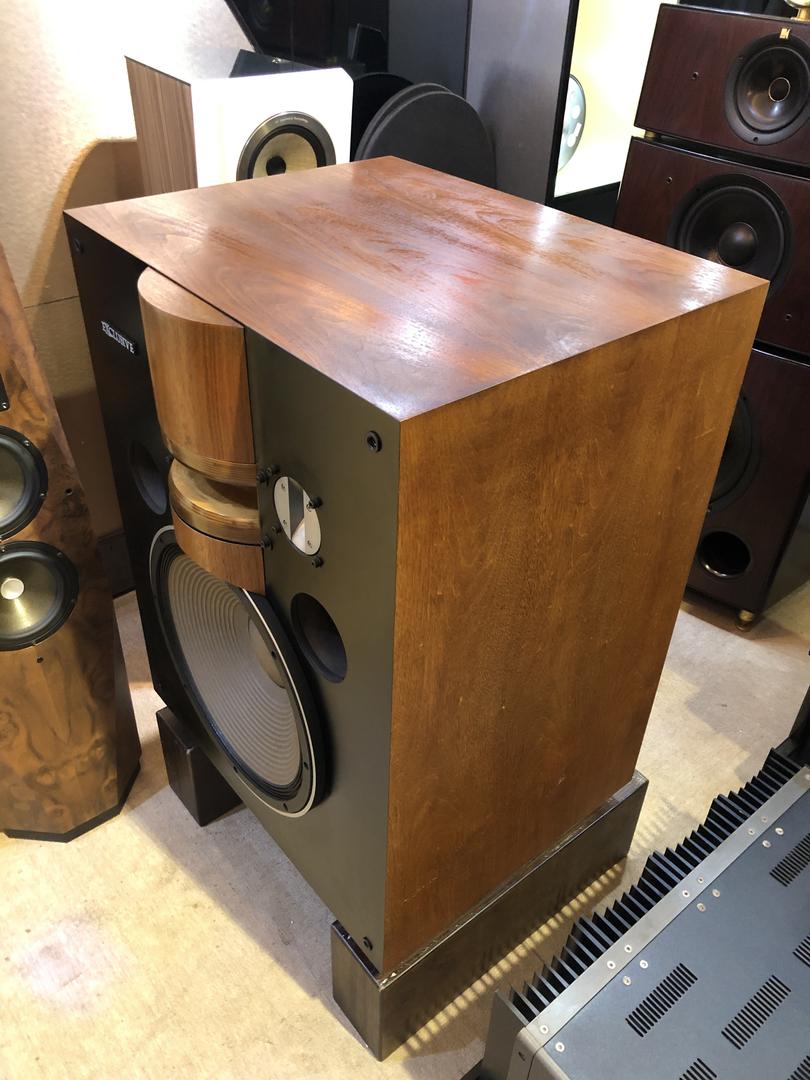

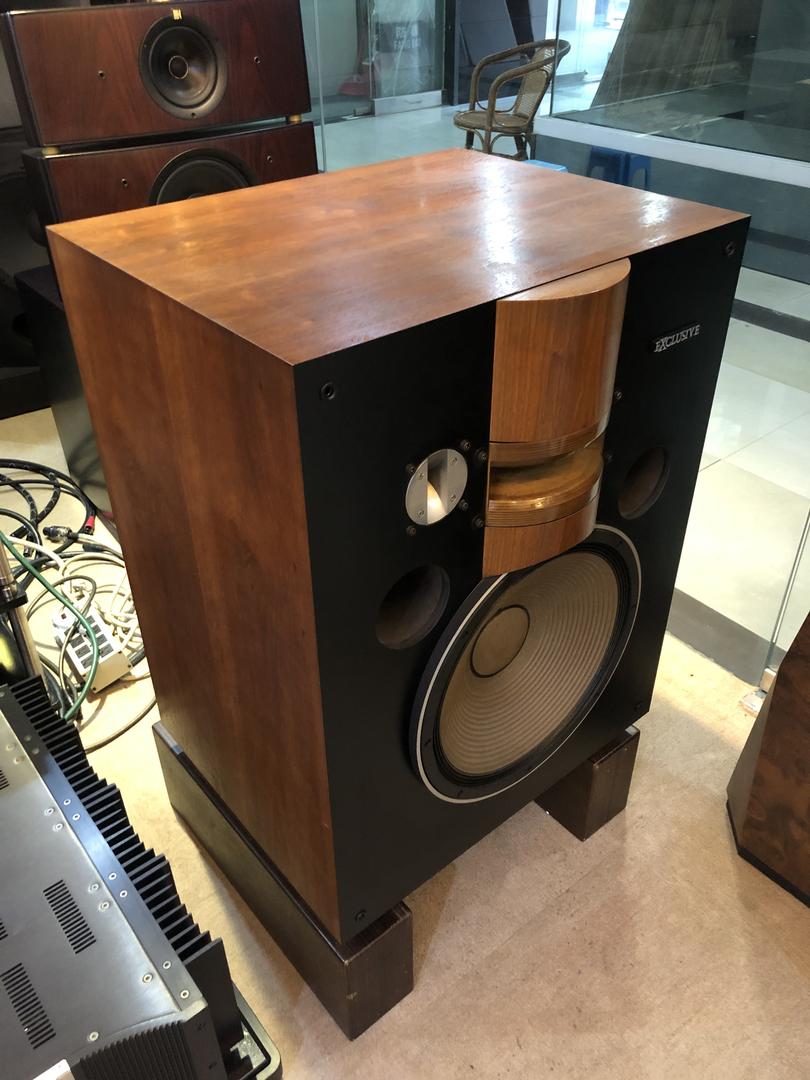

型式 Model

３ウェイ・バスレフ方式フロアー型 3-way bass reflex floor-type scheme

インピーダンス Impedance

８Ω 8Ω

再生周波数帯域 Playing frequency band

３０～４５，０００Ｈｚ 30 ~ 45,000 Hz

出力音圧レベル Output sound pressure level

９７dB／wm 97dB/wm

最大出力音圧レベル The maximum output sound pressure level

１２２dB／wm 122dB/wm

定格入力 Rated input

１５０Ｗ 150W

最大入力 Maximum input

３００Ｗ 300W

クロスオーバー周波数 Crossover frequency

９００／７，０００Ｈｚ 900 / 7,000 Hz

使用ユニット Units Used

ウーファーＥＬ-４０３ EL-403 woofer
４０cmコーン型９７dB Corn 40cm-97 dB
アルニコマグネット ARUNIKOMAGUNETTO
超ロングボイスコイル 巻幅２３mm 振幅１６mm 23 mm super-wide volume RONGUBOISUKOIRU amplitude 16 mm

中高音ドライバーＥＤ-９１５ ED-915 driver in the treble
広帯域高能率型 Broadband high-efficiency
アルニコマグネット ARUNIKOMAGUNETTO
５００～２２ｋＨｚ 500 ~ 22kHz
１０７dB 107dB
超軽量振動板 ベリリウム１７０ｍｇ 径４８mm 170 mg ultra-lightweight beryllium diaphragm diameter 48 mm

中高音ホーン Treble in the Horn
セクトラル・ウッズホーン Horn Woods SEKUTORARU
ノーレンズ No lens

スーパートゥイーター SUPATOUITA
超広帯域型 Ultra-wideband
希土類マグネット Rare Earth Magnets
ディフラクションホーン DIFURAKUSHONHON
５ｋＨｚ～４５ｋＨｚ 5kHz ~ 45kHz
１０７dB 107dB
超軽量振動板 ベリリウム５５ｍｇ 径３５mm 55 mg ultra-lightweight beryllium diaphragm diameter 35 mm

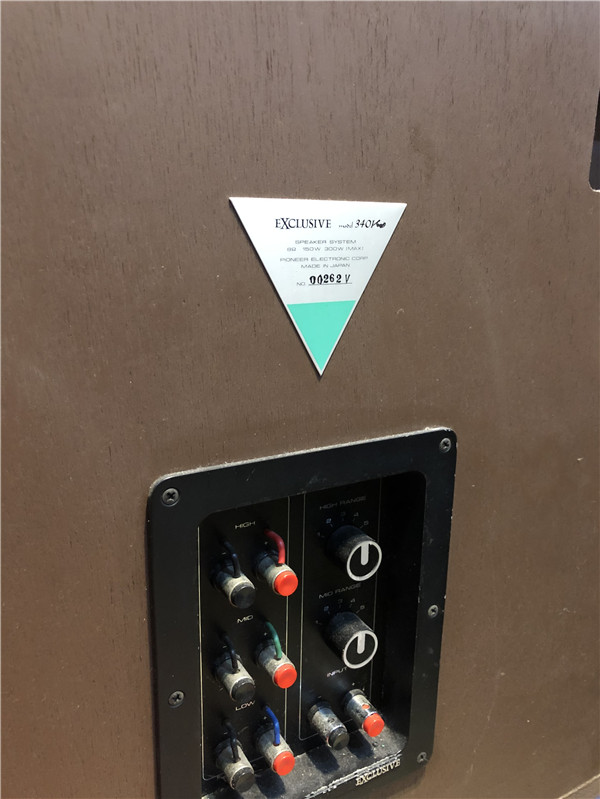

内蔵ネットワーク Built-in network

ＥＮ-９０７ ３ＷＡＹ定抵抗並列型アッテネーターつき EN-907 3WAY constant resistance parallel with the attenuator
大入力低歪型 ３００Ｗ Large-type strain low-input 300W
歪０．０１％（０．１Ｗ），０．０３５％（１００Ｗ） Strain 0.01% (0.1 W), 0.035% (100W)

外形寸法 Dimensions

６２２Ｗ×８３７Ｈ×５６７Ｄmm 622W × 837H × 567Dmm

重量 Weight

７１ｋｇ 71kg
