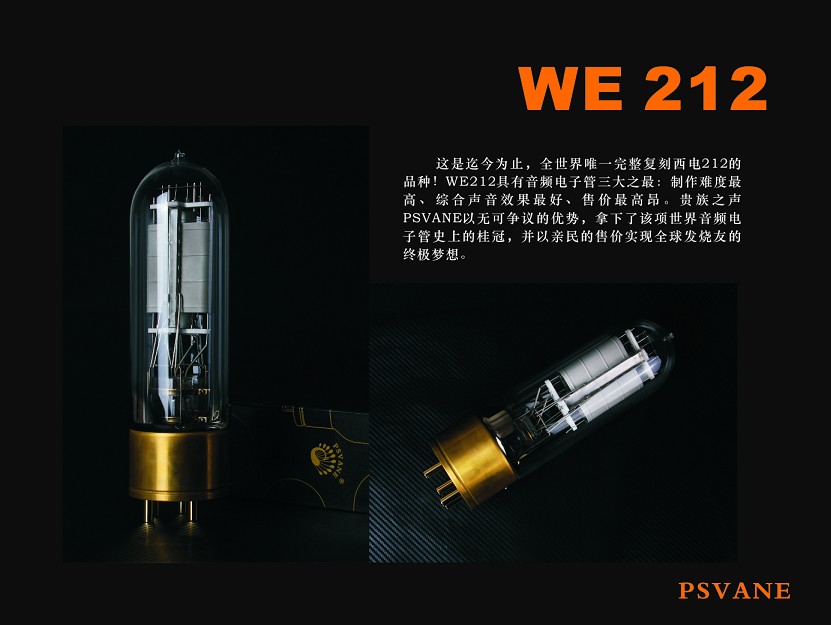

贵族之声PSVANE 复刻WE212
WE212
灯丝加热
Uf………………14V
If…………… 6A
静态参数
Ua……………………1500V
-Ug………………… 57V
Ia……………………170mA
u …………… 16
Ri …………… 1900Ω
S …………… 8.5mA/V
极限值
最大阳极电压 …………… 3000V
最大阳极电流 …………… 350mA
最大阳极耗散功率 ……………140W
最大栅极电流 …………… 75mA
频率4.5兆周下的阳极电压 ……………1000V
极间电容 栅极-阳极电容……………18.8PF
栅极-灯丝电容……………14.9PF
阳极-灯丝电容……………8.6PF
A类音频放大阳极电压 1500V 1250V
栅极电压 -57V -40V
阳极电流 170mA 200mA
阳极耗散功率 140W 140W
负载阻抗 5000Ω 3000Ω
非失真输出 35W 30W
栅偏压调制阳极电压 3000V
栅极电压 -260V
阳极耗散功率 100W
负载阻抗 8000Ω
峰值功率输出 120W
B类音频放大和调制器平衡2管电路阳极电压 2000V 1500V
栅极电压 -105V -75V
单管阳极电流
无驱动 40mA 50mA
最大驱动 300mA 300mA
阳极耗散功率 135W 135W
两管阳极到阳极阻抗 8000Ω 5900Ω
推荐使用功率 50W 50W
B类音频放大阳极电压 2000V 1500V
阳极电流 300mA 300mA
阳极耗散功率 140W 140W
栅偏压 -120V -90V
100%调制下功率 200W 150W
C类音频振荡或功率放大----非调制阳极电压 2000V 1500V
阳极电流 300mA 300mA
栅偏压 -185—-250V -150—-200V
标称功率输出 400W 300W
C类音频放大------阳极调制阳极电压 1500V 1000V
阳极电流 300mA 300mA
栅偏压 -200V -125V
最大栅流 75mA 75mA
100%调制下的标称功率 300W 200W
