当前位置: 首页 > 天津全真Full music > 天津 全真 fullmusic 电子管 45N 电子管 瓷座金脚网屏茄型配对保

【产品说明】

商品名称：天津全真电子管FULLMUSIC 45N(陶瓷座金脚网屏茄型)

商品类 别：电子管

商品型号：45/N

商品编号： 01030208065000

产品描述：（实物与照片相符）

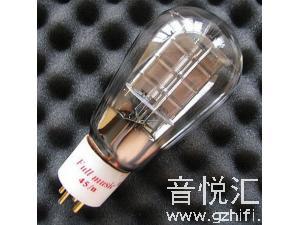

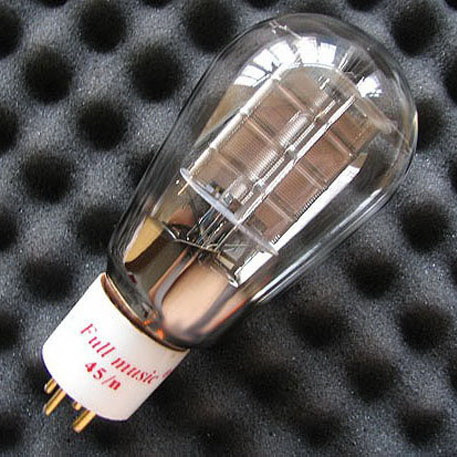

【产品图片】

【技术参数

特征：是个茄形玻壳,四根镀金管脚的白陶瓷座，直热式氧化物阴极,网状板极、石墨板极三极管。
用途：用于音频放大器，输出功率达1.6W。
外形图及管脚接线图：外形图如图1所示，接线图如图2所示。

标准工作状态及参数:
加热电压*………………………………………………………………………2.5V
加热电流………………………………………………………………………1.5A
板极电压…………………………………………………………………………250V
栅极电压**…………………………………………………………………………-50V
板极电流…………………………………………………………………………34mA
放大倍数…………………………………………………………………………3.5
跨导………………………………………………………………………3900micromhos
栅极电流…………………………………………………………………………0.05μA

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联，直流灯丝供电，栅极阳极的电源回路与灯丝负端相联。

平均特性曲线:

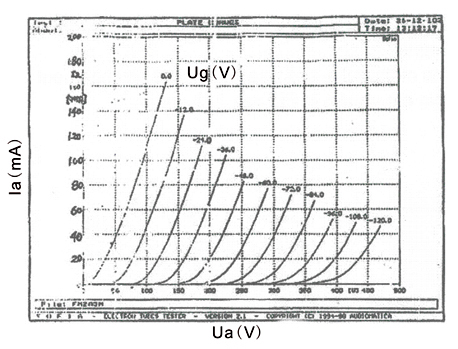

图3表示板极电流，板极电压对应几组栅极电压特性曲线。（交流灯丝电压供电）

极限工作使用值:
最大板极电压……………………………………………………………………275V
最大板极功耗……………………………………………………………………10W
