天津 全真 电子管 2A3/C 直代2a3 电子管 瓷座金脚石墨屏葫芦形

天津 全真 电子管 2A3/C 直代2a3 电子管 瓷座金脚石墨屏葫芦形

  • 本店售价:¥1104元
  • 商品点击数:10297

简单描述:样式美观,款式新颖,耐用性高


联系人:王守峰 13316897365 公司电话:0755-83988830


公司地址:广东省东莞市东坑镇大道南初坑村杨梅岭36号博览科技园5楼

本店淘宝店:http://hifi7365.taobao.com

【产品说明】



商品名称:天津全真电子管FULL MUSIC 2A3/C(陶瓷座金脚石墨屏葫芦型)质保一年厂家直发

商品类 别:电子管

商品型号: 2A3/C

商品编号:01030208073001

产品描述:(实物与照片相符)

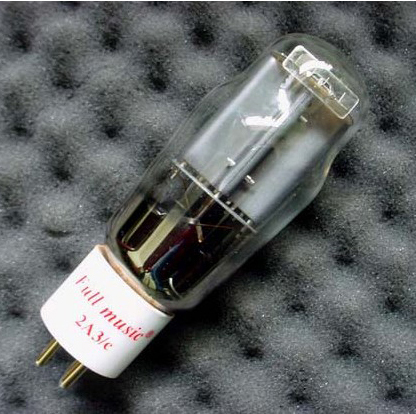

天津全真电子管Full music 2A3/C石墨屏葫芦型

天津全真电子管TJ Full music 2A3/C石墨屏代曙光2A3C,2A3B白瓷金脚

【产品图片】

【产品参数】

特征:是个圆顶形或茄形玻壳,四根镀金管针的白陶瓷座,直热式氧化物阴极,网状阳极、石墨板极三极管。
用途:用于音频放大器,输出功率达3.5W。

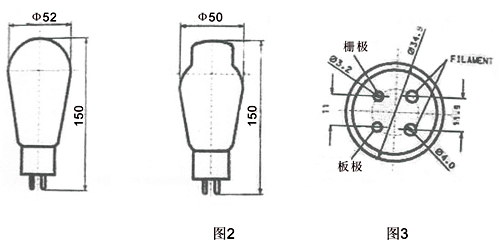

外形图及管脚接线图:外形图如图1、图2所示,接线图如图3所示。

标准工作状态及参数:
加热电压*…………………………………………………………………………2.5V
加热电流…………………………………………………………………………2.5A
板极电压…………………………………………………………………………250V
栅极电压**…………………………………………………………………………-45V
板极电阻………………………………………………………………………800ohms
板极电流…………………………………………………………………………60mA
板极电流…………………………………………………………………………62.5mA
放大倍数…………………………………………………………………………4.2
跨导………………………………………………………………………5250micromhos
栅极电流…………………………………………………………………………0.05μA
负载电阻………………………………………………………………………2.5kohms

*交流灯丝供电或直流灯丝供电
**交流灯丝供电栅极或板极回路与灯丝变压器次级的中心头相联,直流灯丝供电,栅极阳极的电源回路与灯丝负端相联。

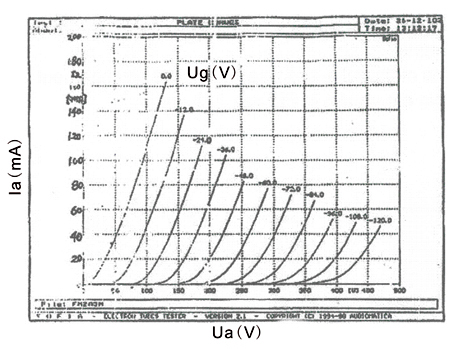

平均特性曲线:
图4表示板极电流,板极电压对应几组栅极电压特性曲线。(交流灯丝电压供电)

极限工作使用值:
最大板极电压……………………………………………………………………300V
最大板极功耗……………………………………………………………………15W
